钢结构屋面防结露系统解决方案

2018-10-23 14:26:30浏览数1749次

钢结构厂房的保温隔热很重要,保温隔热不仅是提供给工作人员适宜温度的工作环境, 也是防止产生冷桥,造成冷凝水的产生,滴在设备上或滴在工艺过程中, 会对设备和产品质量造成影响, 给业主带来很大的损失.

     像纺织,造纸,卷烟,冶炼等高湿度,高温度的环境下,尤其在冬季的北方,室内外温差很大的情况下,保温不够很容易产生冷凝水:
 -- 热损失增大
 -- 室内存在冷凝现象, 冷凝水产生
 -- 钢屋面提前老化
 -- 增加维修或投资费用

钢结构厂房的许多优点, 已经被广泛的接受.但它的一些缺点也很明显,易漏水,锈蚀,易冷桥产生冷凝水等.因此采用正确的设计理念,使用完善的围护系统,消除这些缺点,才能够使用的安心和放心.

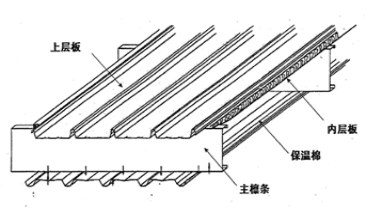

目前,常规的屋面系统采用如下的系统:

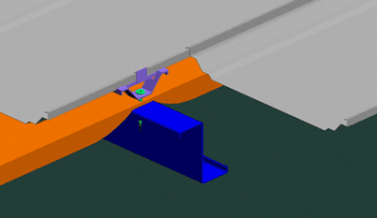

常规的屋面系统,在固定座同檩条连接的部位,保温棉被压缩而造成保温失效, 如下面的图片所示

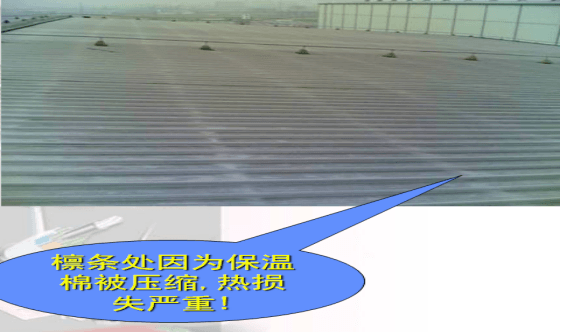

 很显然,在屋面檩条的部位产生很白的痕迹,在温差很大的情况下,这些部位在室内会产生冷凝水,滴落在室内.常规的屋面系统,能够很好的解决了防风和漏水等问题,但这样的设计,冷桥问题无法解决.

也有一些方法来解决冷桥问题,如下图所示：

采用硬质挤塑板补充檩条处的热损失,降低冷凝的风险. 但实际的效果并不理想,一方面这是局部性和过渡性的方案,没有从设计理念上系统性的去解决冷桥的问题,同时采用的挤塑板也达不到防火等级的要求,尤其是去年公安部发文禁用聚氨酯类的材料,采用空间愈来愈小.

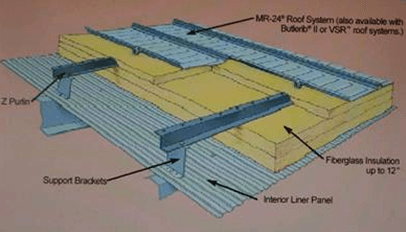

真正解决冷桥问题的关键是让保温层不被压缩,确保热阻值达到设计标准, 因此目前的解决方案是将常规屋面系统的内衬板同檩条的底部连接,只是起到一个包住檩条,达到美观作用改为将内衬板作用于檩条之上,在内衬板上面增设小檩条,使得放在内衬板上面的保温棉不被压缩, 见下图所示

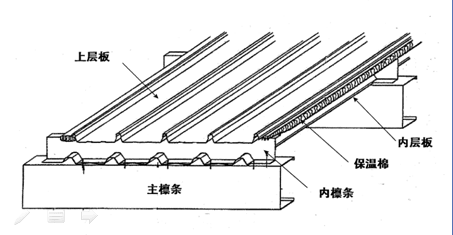

内衬板放置于檩条之上,再设计小檩条,确保保温棉不被压缩

这样的设计方案: 即内衬板铺设于檩条之上,使用小檩条来保护保温棉不被压缩,有效的解决了冷桥问题, 但由于必须采用小檩条的结构形式,既增加了成本也增加了安装的工作量.因此,能否研发出既不用增设小檩条的形式,又能确保保温棉不被压缩的屋面系统呢?  在这用背景下,我司研发的新型的防冷凝毡很好的解决了这些问题,不仅防渗漏,防冷桥,不用小檩条的结构形式,降低了成本和安装的工作量.

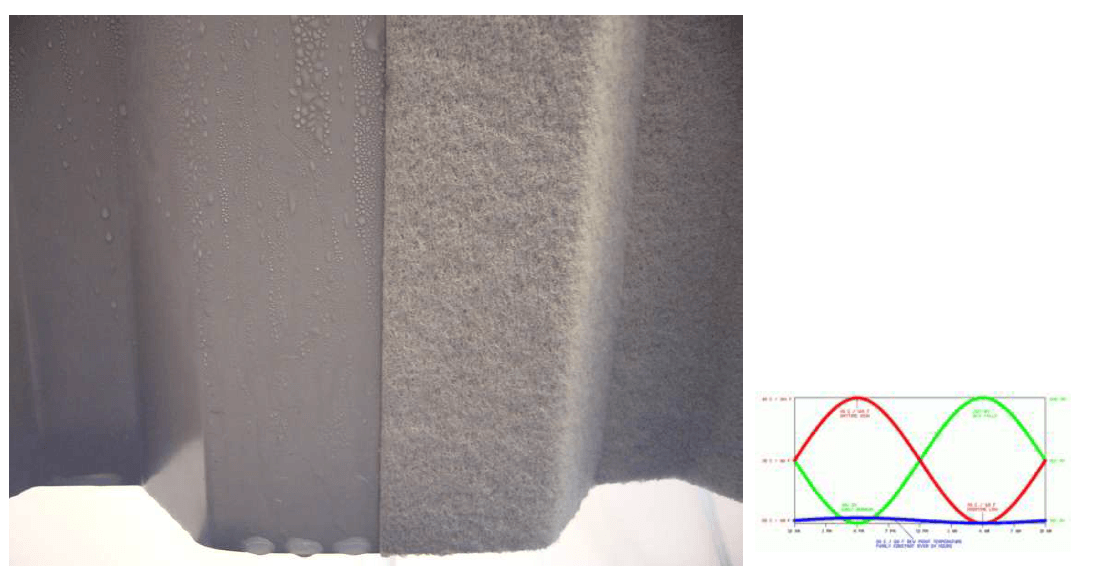

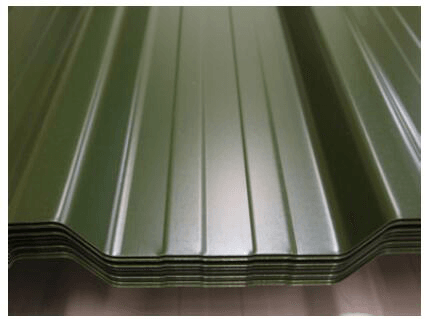

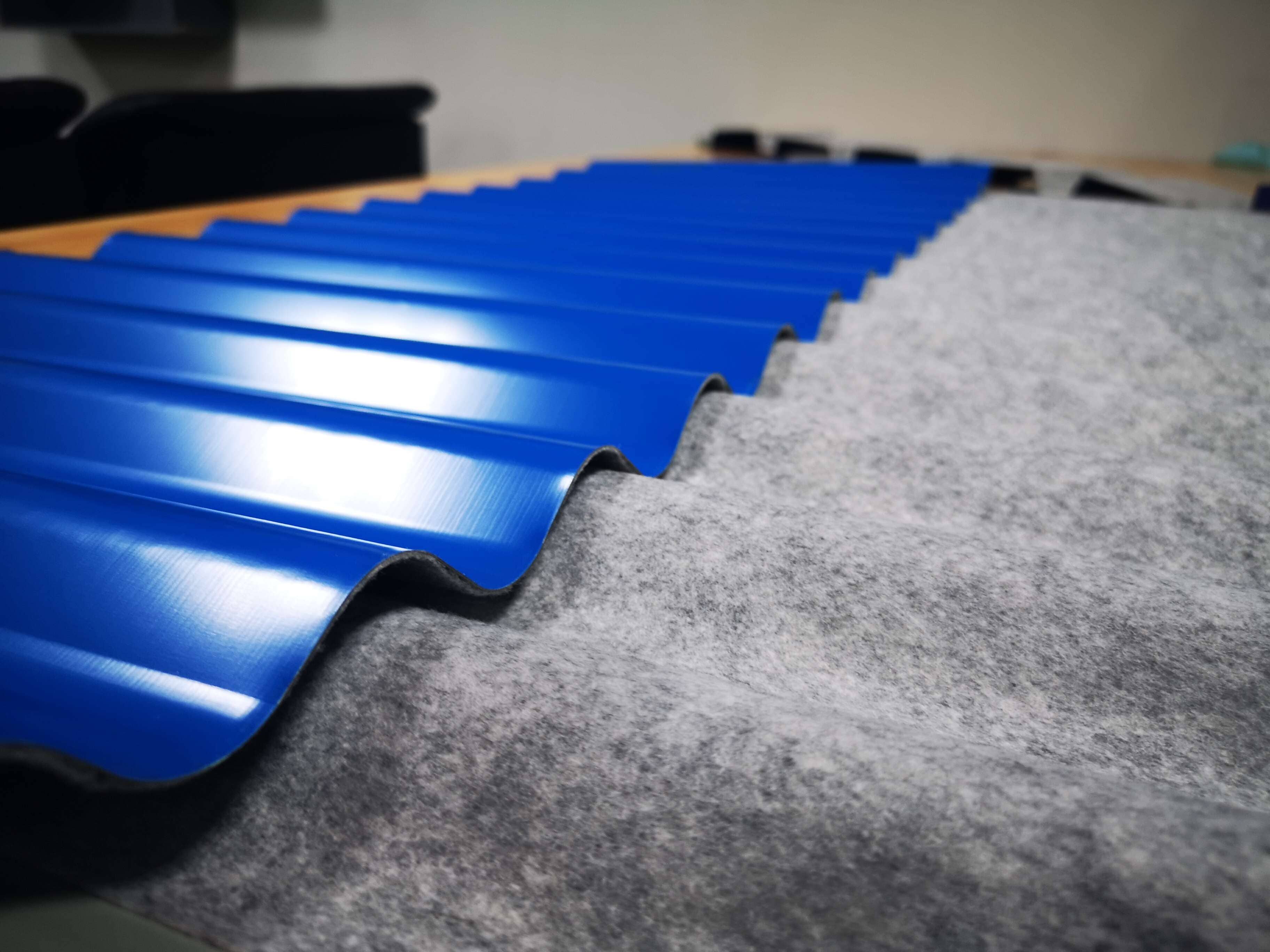

TearStop 梯泊TM防冷凝毡是一种经济的防冷凝解决方案，它可以替代保温板和抽湿机来保护屋顶系统和建筑物里免受冷凝水的干扰。本材料基础材质是特殊制作的自粘无纺布，经过覆膜辊压成型设备贴合在钢板背面上，通过吸收钢结构屋顶内侧出现冷凝而产生的水份，将水份排入斜坡底部，并通过自然通风蒸发无纺布内的水份，从而替代保温材料（PU发泡板，岩棉板，EPS，XPS，PIR）。该建筑必须要有通风气窗。使用者可以轻松的通过完全自动化的设备来切割、贴合、辊压，将这种无纺布附着在屋顶板的钢板上。
